为什么有的UPS蓄电池需要中性线？

为什么有的UPS电源的电池接线需要中性线

大家在选购UPS电源的过程中会发现部分机型的直流电压是+96V或者+192V。这样的机型意味着电池接线需要中性线。那么为什么要接这个
电池中性线呢？


UPS电源的电池接线是否需要中性线是由UPS电源的逆变器决定的。低端和小容量UPS一般不需要接中性线，因为逆变电路比较简单；而部
分高端和大中容量UPS可能需要接中性线，因为其逆变电路采用推挽式。正弦波正半周部分需要电池的正极中线；负半周部分需要电池的负
极和中线，然后两个半周合并形成完整的正弦波输出。


判断UPS电源的电池接线是否需要中性线很简单。1、看产品彩页。产品彩页中电池电压为+96V或者+192V这样标识的，需要接中性线。

2、看主机后端电池接口部分。有+、一、N三个接口的，需要接中性线。

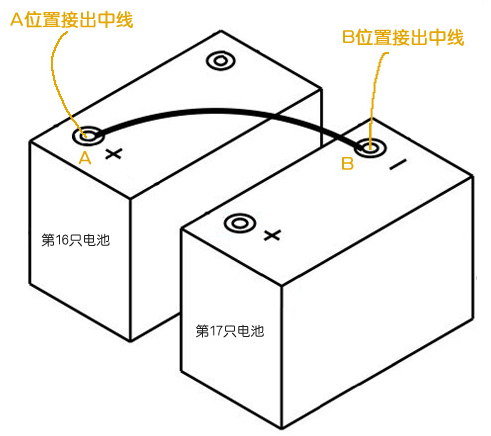

                                                               注：从A位置或B位置接出中线均可以。


电池中线的接线位置。如果是16只电池，需要在第8、第9只电池之间接出中线；如果是32只蓄电池，需要在第16、第17只之间接触中线，如上图

如何判断中性线接的是否正确？用万能表测量正极和中线的直流电压；用万能表测量负极和中线的直流电压。如果两个电压数值一样或者接近，那么中线位置是对的。
